Barras colectoras laminadas

Ejemplo de simulación QuickField

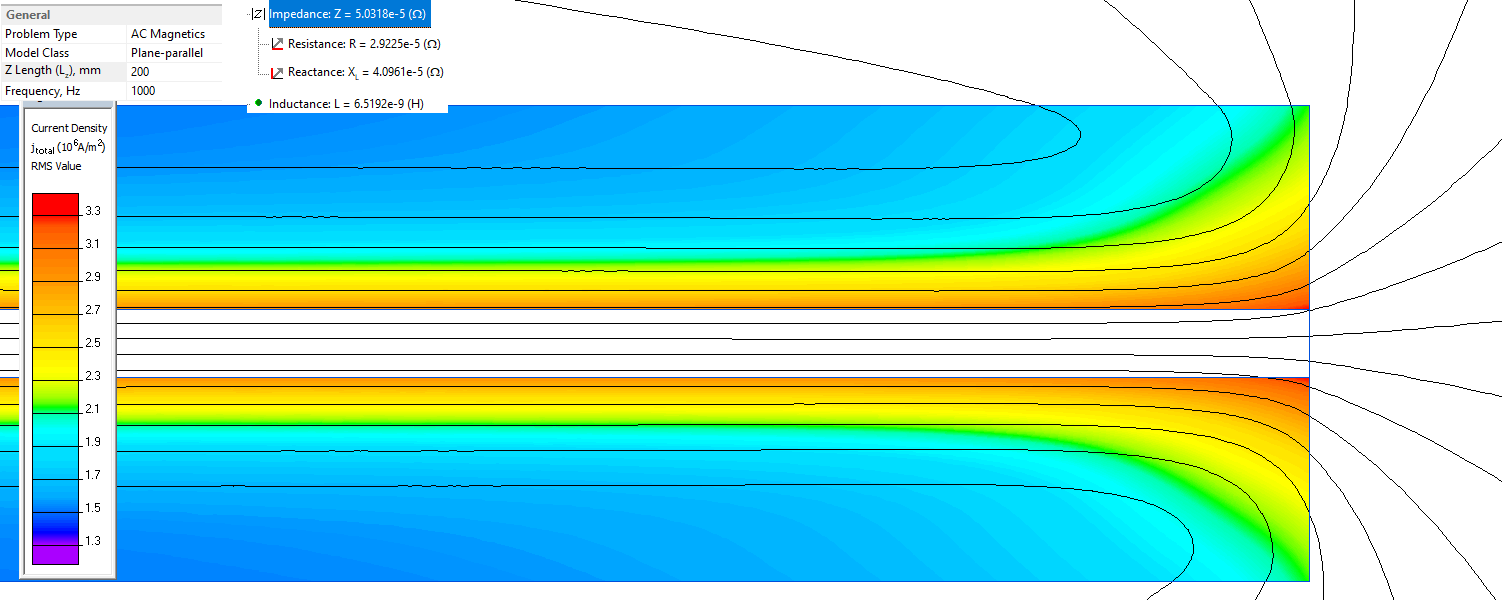

La inductancia de las barras colectoras laminadas es menor que la de las barras colectoras convencionales. Esto da como resultado retrasos de propagación de señal más cortos. En este ejemplo, se calculan la inductancia, capacitancia y resistencia a la corriente alterna de una barra colectora laminada que transporta corriente alterna.

Tipo de problema
Problema plano-paralelo de Análisis Magnético en CA, Electrostática.

Geometría
Barras colectoras laminadas La inductancia de las barras colectoras laminadas es menor que la de las barras colectoras convencionales. Esto da como resultado retrasos de propagación de señal más cortos. En este ejemplo, se calculan la inductancia, capacitancia y resistencia a la corriente alterna de una barra colectora laminada que transporta corriente alterna. <> Copper Copper Insulation 100 mm 3 mm 3 mm 1 mm
