Conductividad térmica del cable

Ejemplo de simulación QuickField

IEC 60287-2-1 proporciona el método para calcular la resistencia térmica del conductor a la funda del cable. En este ejemplo utilizamos un enfoque práctico para simplificar la estructura de un cable y calcular la resistencia térmica equivalente del cable XLPE de alto voltaje.

Tipo de problema
Problema plano-paralelo de Transferencia de calor.

Geometría
Conductividad térmica del cable IEC 60287-2-1 proporciona el método para calcular la resistencia térmica del conductor a la funda del cable. En este ejemplo utilizamos un enfoque práctico para simplificar la estructura de un cable y calcular la resistencia térmica equivalente del cable XLPE de alto voltaje. HDPE jacket Anti-corrosive layer Aluminum sheath Buffer layer Outer semi-conductive screen XLPE Inner semi-conductive screen Conductor SIMPLIFIED MODEL Conductor Dielectric Sheath Jacket Ø33.7 mm Ø33.7 mm Ø96.9 mm Ø96.9 mm 26.02 mm

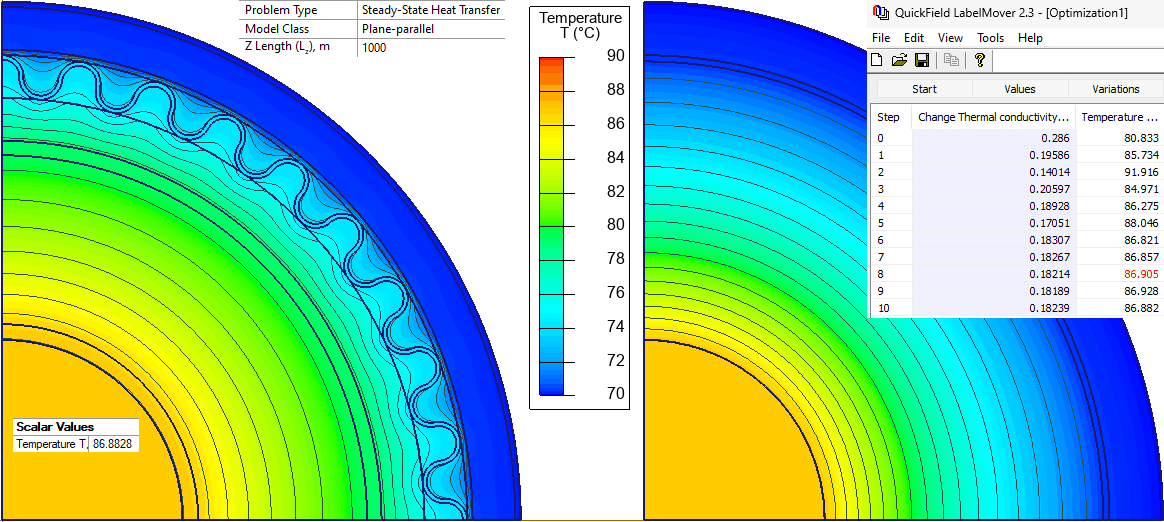

Conductividad térmica del cable

Descripción completa del problema y archivos de simulación (in English)
