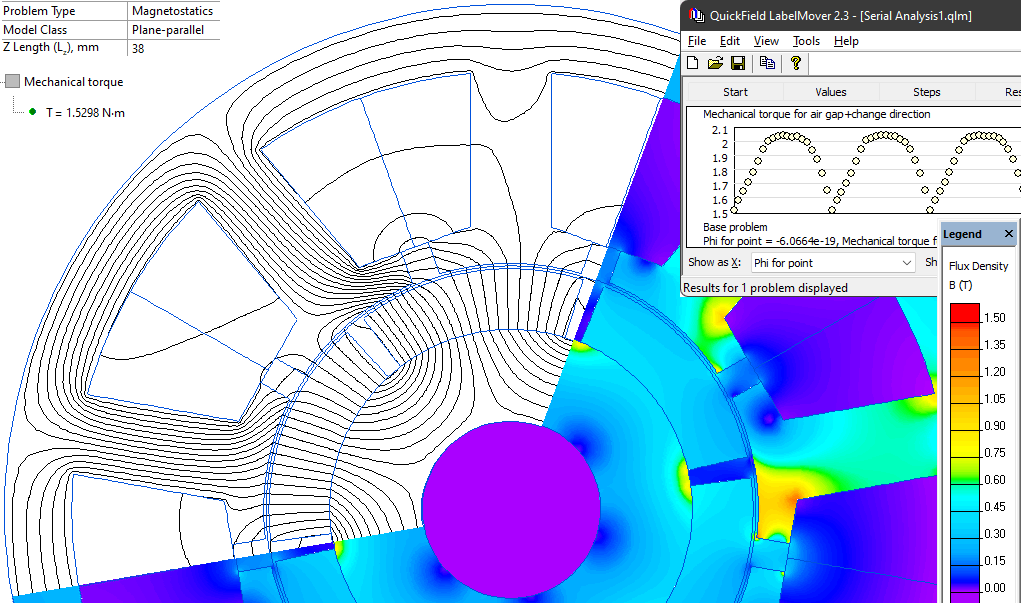

Ondulation du couple du moteur BLDC

Le moteur BLDC a des enroulements concentrés sur le stator alimentés par le courant continu du contrôleur. À tout moment, une seule paire d’enroulements de phase est alimentée. La valeur du couple dépend de l'angle entre le champ magnétique du stator et le champ magnétique du rotor. La rotation du rotor est continue, mais la position de l'enroulement du stator est discrète, donc la valeur du couple n'est pas constante.

Problem type:
Problème plan-parallèle de Champ magnétique constant.

Modèle géométrique
Motor Z-length is 38 mm.
Ondulation du couple du moteur BLDC Le moteur BLDC a des enroulements concentrés sur le stator alimentés par le courant continu du contrôleur. À tout moment, une seule paire d’enroulements de phase est alimentée. La valeur du couple dépend de l'angle entre le champ magnétique du stator et le champ magnétique du rotor. La rotation du rotor est continue, mais la position de l'enroulement du stator est discrète, donc la valeur du couple n'est pas constante. S N N N S S Rotor Rotor Φ1 I+ I- A A A A B B B B C C C C Shaft Stator

Ondulation du couple du moteur BLDC

Description complète du problème et fichiers de simulation (in English)
