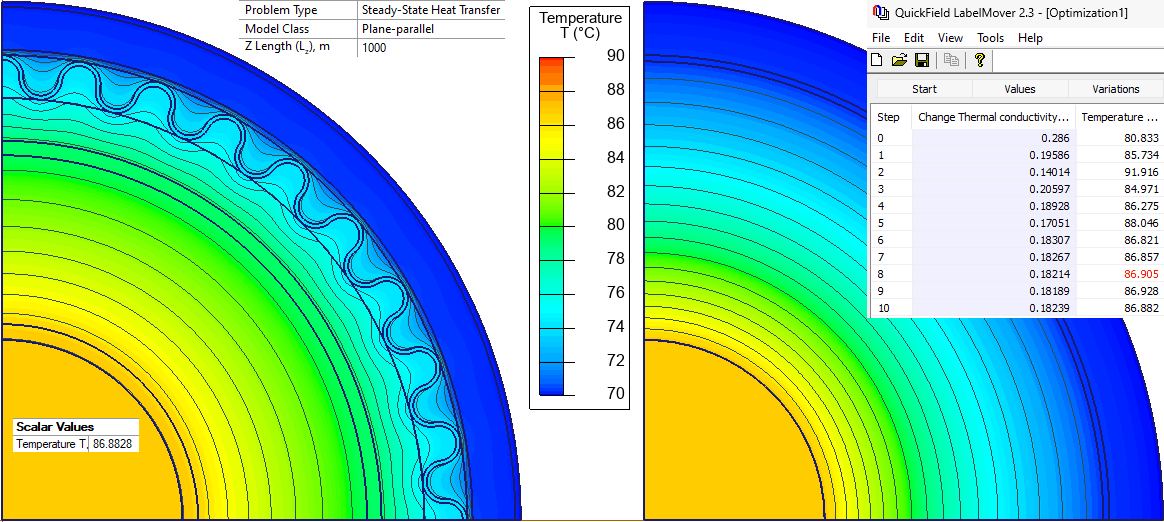

Conductivité thermique du câble

La CEI 60287-2-1 fournit la méthode de calcul de la résistance thermique du conducteur à la gaine du câble. Dans cet exemple, nous utilisons une approche pratique pour simplifier une structure de câble et calculer la résistance thermique équivalente du câble XLPE haute tension.

Type de problème
Problème plan-parallèle de Transfert thermique.

Modèle géométrique
Cable length is Lz = 1 km.
Two cable cross-sections are considered, original and simplified. Both models feature the same conductor diameter, external cable diameter and the sheath cross-section area.
Conductivité thermique du câble La CEI 60287-2-1 fournit la méthode de calcul de la résistance thermique du conducteur à la gaine du câble. Dans cet exemple, nous utilisons une approche pratique pour simplifier une structure de câble et calculer la résistance thermique équivalente du câble XLPE haute tension. HDPE jacket Anti-corrosive layer Aluminum sheath Buffer layer Outer semi-conductive screen XLPE Inner semi-conductive screen Conductor SIMPLIFIED MODEL Conductor Dielectric Sheath Jacket Ø33.7 mm Ø33.7 mm Ø96.9 mm Ø96.9 mm 26.02 mm

Conductivité thermique du câble

Description complète du problème et fichiers de simulation (in English)
