Moteur à induction linéaire

Un moteur à induction linéaire pour le train hyperloop est simulé. Le moteur est alimenté par le variateur de fréquence. Le moteur démarre à vitesse nulle. Pour chaque vitesse de mouvement spécifique, la fréquence est atténuée pour obtenir la valeur maximale de la force de poussée.

Type de problème
Problème plan-parallèle de Champ magnétique alternatif.

Modèle géométrique
Z-length is 70 mm. Slot dimensions are 20*85 mm. Number of slots is 25.

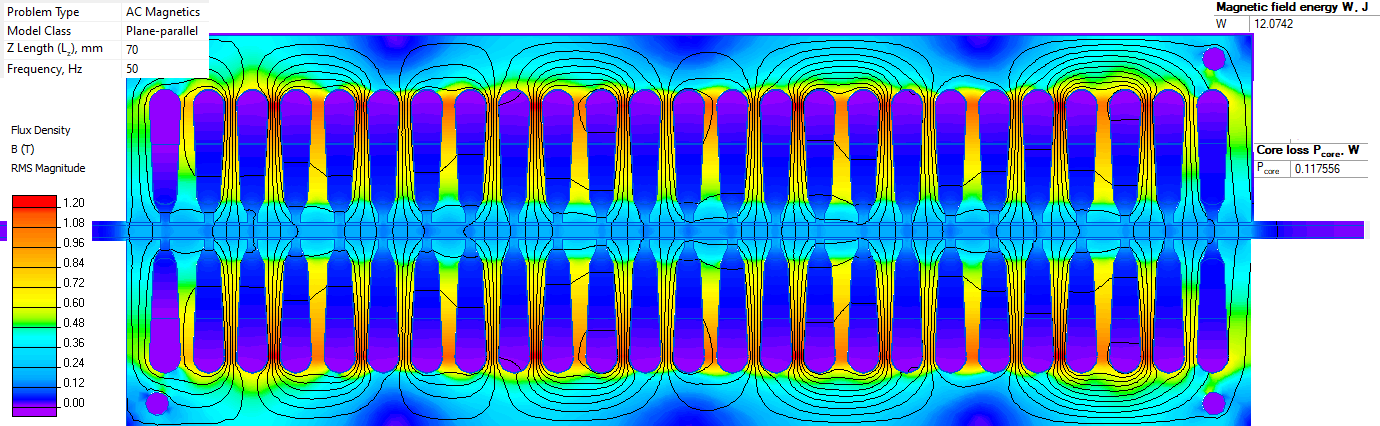

Moteur à induction linéaire Un moteur à induction linéaire pour le train hyperloop est simulé. Le moteur est alimenté par le variateur de fréquence. Le moteur démarre à vitesse nulle. Pour chaque vitesse de mouvement spécifique, la fréquence est atténuée pour obtenir la valeur maximale de la force de poussée. 722 mm 90 mm 8 mm 1 2 3 4 5 6 7 8 9 10 15 20 25 Core Rail A A A A A A A A A' A' A' A' A' A' A' A' B B B B B B B B B' B' B' B' B' B' B' B' C C C C C C C C C' C' C' C' C' C' C' C'

Moteur à induction linéaire

Description complète du problème et fichiers de simulation (in English)
