Trasposizione delle linee di trasmissione di potenza

Nelle linee elettriche più lunghe i fili vengono trasposti secondo lo schema di trasposizione. Ciascuno dei tre conduttori deve pendere una volta in ciascuna posizione della linea aerea. Sulle linee di trasmissione con velocità 110-500 kV è necessario eseguire un ciclo completo di trasposizione se la lunghezza della linea supera i 100 km. La trasposizione dovrebbe essere effettuata in modo che le lunghezze totali delle parti della linea di trasmissione siano approssimativamente uguali. La lunghezza della nostra linea è di 120 km. La distanza tra i punti di recepimento è di 40 km.

Tipo di problema
Problema piano parallelo del Magnetico in c.a..

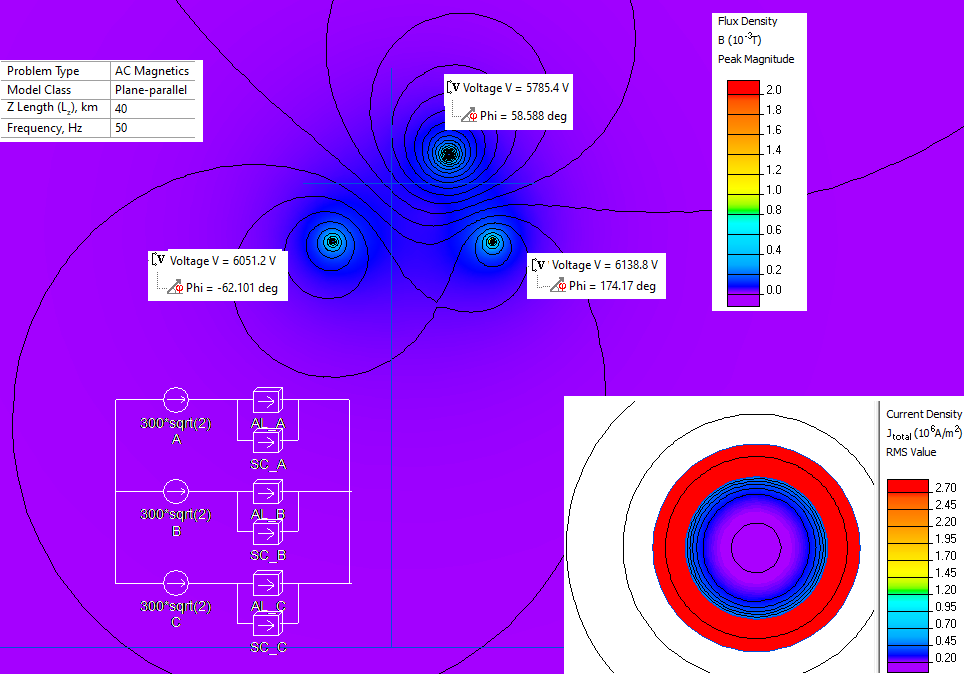

Modello geometrico

Descrizione completa del problema e file di simulazione (in English)
